Conversión de señal de HD-SDI/SD-SDI a video componentes

El ADVC HD-SC1 es un conversor de señales SDI a video componentes que convierte señales HD-SDI a una salida de video componentes HD o señales SD-SDI a una salida de video componentes SD.

ADVC HD-SC1 provee salida instantánea de contenido HD a una pantalla de video por componentes HD más económicos, como monitores HDTV y monitores RGB de computadoras, y contenido SD a pantallas de video por componentes, S-Video y video compuesto.

ADVC HD-SC1 también incorpora un generador de sincronismo tanto para HD (Sincronismo de tres niveles) como para SD (Black Burst), haciendo de esta unidad una herramienta ideal para estudios de edición de video. Kit de montaje para rack opcional disponible.


Características

• Convierte HD-SDI a video por componentes HD (Y Pb Pr o RGB)
• Convierte SD-SDI a video por componentes SD (Y Pb Pr o RGB), S-Video y video compuesto.
• Convierte el audio embebido de HD/SD-SDI a audio analógico no balanceado.
• Generador de sincronismo para SD (Black Burst) y para HD (sincronismo de tres niveles)
• Detección de señal automática de entrada de video.

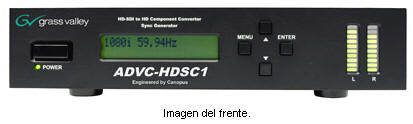

• Cómodo panel frontal que muestra el formato de video y los niveles de audio.
• Kit de montaje en rack de half-1U de 8 pulgadas opcional.


Funciones adicionales

Además de la conversión HD-SDI y SD-SDI, ADVC HDSC1 también ofrece varias características únicas, incluyendo el soporte de audio embebido, conversión de SD-SDI o S-Video y video compuesto, conversión HD-SDI a RGB para monitores de PC que posean entradas BNC, y un panel frontal que muestra el formato de video y los niveles de salida de audio.

ADVC HDSC1 automáticamente detecta el formato de video que se esta siendo ingresado, y soporta el paso de señal SDI.

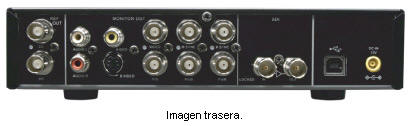

El conversor ADVC HDSC1 tiene el tamaño de half-1U de rack de 8 pulgadas, con salidas para Y Pb Pr, RGB, S-Video y video compuesto. Las salidas de audio RCA estereo pueden ser configuradas para cualquier par de los 8 canales de audio embebidos por medio del panel frontal. Un kit de montaje en rack de 19 pulgadas esta disponible para instalar la unidad ADVC HDSC1 en un rack de video estándar.

Especificaciones

Contenido del Paquete:

• Unidad ADVCHDSC1
• Adaptador AC
• Manual del Usuario

Especificaciones Técnicas:
Formato de Video soportados
HD

• 1080/60i, 1080/59.94i, 1080/50i, 1080/24PsF, 1080/23.38PsF
• 1035/60i, 1035/59.94i
• 720/60p, 720/59.94p, 720/50p

SD

• 525/59.94i (NTSC)
• 625/50i (PAL)

Entrada de Video Digital

• 1 x BNC (HD/SD-SDI SMPTE 292M compliant)

Salida de Video Digital Video (pass-through)

• 1 x BNC (HD/SD-SDI SMPTE 292M compliant)

Salida de Video analógico

• 5 x BNC (componentes - Y,Pb,Pr / RGB - R,G,B, H-Sync, V-Sync)*
• 1 x 4-pin miniDIN (S-Video)
• 1 x BNC (video compuesto)
• 1 x RCA (video compuesto)
• *Sync on green supported

Entrada de Audio Digital

• Audio embebido SMPTE 299/272M-A

Salida de Audio analógico

• 2 x RCA (unbalanced stereo)
• Output channel selectable (Ch1/2, Ch3/4, Ch5/6, Ch7/8, Mix)

Generador de señal de salida de Sync

• Black Burst Sync: 525/59.94i (NTSC), 625/50i (PAL)
• Tri-Level Sync: 1080/60i, 1080/59.94i, 1080/50i, 1080/24PsF, 1080/23.38PsF, 720/60p, 720/59.94p, 720/50p

USB Connector

• 1 x USB (for firmware updates via a PC)

Alimentacion

• 10.8W (max)

Dimensiones

• Ancho 215mm x Profundo 241mm x Alto 44mm

 Soporte y Servicio

• Garantía limitada de 3 años
• Acceso al sitio web de Canopus a la sección de Usuarios Registrados, cuando registre su producto utilizando una cuenta activa de usuario.
