El diseño flexible y modular del MediaEdge3 ofrece un método de costo-efectividad para la distribución de contenido de video a múltiples PC y clientes SetTopBox. Las capacidades de distribución de contenidos incluyen la reproducción pre-programada, streaming en vivo de transmisiones de video HDV y servicios completos de video On-Demand interactivos. MediaEdge3 pone un estándar para la distribución de video SD y HD en alta calidad y es ideal para puntos de venta, corporaciones y otras aplicaciones de recuperación de señales digitales.

MediaEdge3: ¿Como trabaja?

Los contenidos son almacenados y registrados en un servidor MediaEdge.

El material  precodificado en MPEG-1, MPEG-2 (incluyendo HD MPEG-2) y MPEG-4 son almacenados y registrados en un servidor MediaEdge, corriendo el software MediaEdge-SVS3.

Material en vivo desde fuentes HDV o analógicos pueden ser cargados en el servidor MediaEdge; el video analógico puede ser codificado en formato MPEG en tiempo real a través del MediaEdge-LEB o a través de compresores como el MVRD-2200 / 4000 / 4400.

Los contenidos son entregados a través de la red.

Una vez registrados en el servidor MediaEdge, los contenidos de video pueden ser entregados a varias PCs en la red y mostrados usando el software cliente MediaEdge-SWT3. Los contenidos también pueden ser distribuidos a set-top boxesMediaEdge-STB2 para poder mostrar imágenes en monitores de televisión (MediaEdge-STB2 solo soporta video SD).

MediaEdge3: Capacidades de distribución

MediaEdge facilita la distribución de contenidos en cualquiera de estos tres metodos

> Video On Demand (VOD)

Los usuarios de clientes VOD pueden seleccionar video clips almacenados en el servidor para la visualización, tanto a través de un menú actualizado dinámicamente, o a través de la selección directa de un canal con el control remoto. El usuario puede pausar, frenar y resumir la visualización de un contenido en cualquier momento.

Los puntos de capítulo de los contenidos pueden ser creados para una rápida navegación, de esa manera los clientes pueden adelantar o rebobinar los videclips durante su reproducción.

>Reproducción Programada

La reproducción programada permite un ilimitado numero de usuarios para ver un arreglo preprogramado de múltiples video clips. El servidor MediaEdge puede tener múltiples “canales” programados corriendo simultáneamente, con un conjunto de veces programadas para correr horaria, diaria y mensualmente. Los Set-Top box MediaEdge-STB2 pueden cambiar canales simplemente usando el control remoto. Los clientes MediaEdge-STB3 tienen la misma funcionalidad desde un navegador Web.

>Transmisión en Vivo

MediaEdge puede utilizar las capacidades de codificación en tiempo real desde dispositivos de captura como MediaEdge-LEB, MVRD-2200V, MVRD4000 y MVRD4400 para transmitir en vivo video SD externo de fuentes analógicas como camaras, VCRs y reproductores de DVD con calidad profesional en cadenas MPEG-1, MPEG-2 o MPEG-4 a múltiples clientes con un mínimo retraso.

Con esta característica, MediaEdge puede retransmitir externamente medios de broadcast como alimentaciones de televisión o satélite. Tal contenido, una vez codificado en MPEG, puede ser grabado para una posterior visualización o programación. MediaEdge3 también soporta la distribución de video en vivo de video HD de cámaras o caseteras HDV cuando se conectan al servidor a través de un puerto FireWire IEEE 1394. Como con videos SD externos, el material HDV puede ser distribuido en vivo o grabado para su posterior uso.

MediaEdge3: Aplicaciones posibles

La flexibilidad de la arquitectura y configuración de MediaEdge permite un sistema que se implemente en una amplia variedad de aplicaciones, incluyendo:

• Entrenamiento corporativo: videos de tutorías disponibles en grandes redes de PC.
• Pantallas interactivas: quioscos de información, stands en museos con pantallas touch-screen y monitores infomerciales localizados en centros de compras.
• Avisos de publicidad: pantallas con avances de películas en los cines.
• Educación: archivo de librerías y distribución de material de alta utilización.
• Entretenimiento: distribución de videos o películas para hoteles.
• Video walls: grandes pantallas al aire libre, pantallas multimonitor y stands de venta.
• Distribución de video en vivo en un área local: sistemas de anuncios públicos e integración de contenidos de video almacenados con canales de televisión externos.

MEDIAEDGE-SVS3

Software MediaEdge3 Server

Esta aplicación de software avanzada facilita la configuración y administración de sofisticados sistemas de transmisión a través de redes basadas en Cliente-Servidor, proveyendo video on-demand, reproducción programada y reproducción de videos en vivo.
El software presenta varias aplicaciones responsables para el manejo de contenidos y la configuración del servidor, también como utilidades para controlar y actualizar los MediaEdge-STB2.

La configuración del MediaEdge server, también como el monitoreo y creación de contenidos pueden ser administradas y actualizadas tanto local como remotamente via navegador web.

MediaEdge-SVS3: Caracteristicas

• Arquitectura de red efectiva de bajo costo usando 100Base-TX o mas rápida.
• Alta calidad de video y audio en formato MPEG-1, MPEG-2, MPEG-4 y HD vía LAN.
• Transmisión en vivo de video HD y captura de HDV vía FireWire OHCI.
• Capacidades de codificación en formato MPEG, proveyendo hasta 8 transmisiones de video SD con MediaEdge-LEB o con las placas MVRD2200, MVRD4000, MVRD4400 de Canopus (opcional).
• Interfaz de usuario basada en HTML personalizable.
• Capacidad de administración local o remota.

MediaEdge-SVS3: Especificaciones

• Software MediaEdge-SVS3 Server (CDROM)
• Software Microsoft MSDE 2000 (CDROM)
• Manual del usuario
• Llave (dongle) para activacion del Soft.

Especificaciones Tecnicas

Protocols

Control Protocol: RTSP (RFC 2326)
Data Stream Protocol: RTP (RFC 1889)
Menu Protocol: HTTP

Supported Video Formats

MPEG-4 Simple Profile (up to 15Mbps)
MPEG-2 MP@HL (up to 30Mbps)
MPEG-1

Supported Audio Format

MPEG-1 audio Layer-2
AAC LC 2-channel

Requerimientos minimos de Sistema

Intel® Pentium® III 1GHz CPU o mas rápido
256MB de RAM o más
Windows Server™ 2003 (requiere Service Pack 1 o posterior)
4GB o mas de espacio libre en disco rigido (Aplicaciones, Sistema Op. y almacenamiento)
4GB o mas de espacio libre en disco rigido (Database)
18GB o mas de espacio libre en disco rigido (Depende de la cantidad de video)
Placa de video con overlay basado en hardware que soporte DirectDraw y 24Bit de color a 1024x768
Un puerto libre IEEE 1394 FireWire para captura/transmision de HDV
Un puerto USB libre (1.1 o superior)
Adaptador de red 100Base-TX

Media Edge LEB

Vista frontal

MediaEdge LEB es un dispositivo unitario de codificación de video, el cual provee la distribución de video en vivo a través de una red, accesible para cualquier cliente de MediaEdge (tanto STB’s  o como SWT3’s).

Trabajando tanto como solución separada o en conjunto con un servidor MediaEdge-SVS3, MediaEdge LEB codifica cualquier fuente de video analógico en formato MPEG-1, MPEG-2 o en MPEG-4 y puede retransmitir instantáneamente la cadena de video codificada a través de un servidor incluido en su circuitería.

Cuando es usado con un servidor MediaEdge-SVS3, MediaEdge LEB provee la habilidad de codificar video desde una ubicación remota, como una librería de video, luego repartir el contenido al servidor MediaEdge, que esta dentro de un centro de datos almacenado y listo para la distribución a traves de la red MediaEdge.

Beneficios del MediaEdge LEB

Codificacion y streaming en tiempo real de video analogico a Mpeg1, Mpeg2 y Mpeg4.
Permite la distribución de audio y video con perfecta sincronizacion entre ellos.
Soporta la distribución unicast y multicast.
Modo de distribución selectable (elija entre Auto y OnDemand)
Compatible con MediaEdge-SVS3, para redes de gran escala a través de relay y gradación MPEG.
Fácilmente configurable, a traves de cualquier PC en la red o con el panel frontal de la unidad.

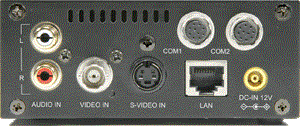

Vista posterior

Especificaciones

1 x MediaEdge-LEB unidad de codificado de video
MediaEdge-LEB manual del usuario
AC adaptador + cable
1 x RS-232 serial cable (Para  unidad de comunicación de periféricos, modo mantenimiento).
Conexion de red
1 x RJ45 conector modular
100BaseTX Full-duplex Fast Ethernet
IEEE802.3 frame format
Soporte de Auto negotiation

Formatos de Video

NTSC: 720x480 @ 29.97fps
PAL: 720x576 @ 25fps
Entrada de Video Analógico
1 x S-Video (4-pin miniDIN)
1 x compuesto (BNC)
Entrada de Audio Analógico
1 x stereo (RCA, no balanceado)
Entrada de datos
2 x RS-232 (10-pin circular)
Formatos de Codificación de Video
MPEG-4: Simple Profile
MPEG-2: MP@ML
MPEG-1
Max bitrate: 15Mbps

Formatos de Codificación de Audio
MPEG Layer 1, Layer 2
16bit stereo
Sampling frequency: 32, 44.1, 48kHz

Formatos de Transmisión
MPEG-4: ISMA
MPEG-1/MPEG-2: RTSP/RTP (Transport Stream)

Tamaño
Width: 4.4in
Depth: 7.9in
Height: 1.7in

Peso
1.8lb

MediaEdge-Set Top Box

MediaEdge3 Set-Top Box

Diseñado como un dispositivo de red compacto, este STB opera como una unidad decodificadora MPEG con capacidades de navegación de menú en MediaEdge. Conectándolos a una red estándar y proveyendo salidas de video compuesto y S-Video, las unidades MediaEdge-STB2 utilizan un control remoto totalmente equipado para navegar a través del menú de contenidos actualizado dinámicamente por el servidor MediaEdge.

El control remoto también provee funciones de pausa, búsqueda adelante y atrás. Las unidades STB2 pueden también ser controladas remotamente desde el servidor.

MediaEdge-STB2: Características

• Plug-and-Play (no requiere configuración de hardware)
• Sistema completamente compacto (no está basado en PC)
• Control remoto por infrarrojo
• Alta calidad de salida de vídeo y descompresión MPEG
• Diseño compacto
• Alta fiabilidad: sin disco duro o partes móviles
• Interface de network standard
• Fast Ethernet
• 2 salidas de vídeo: S-Video y compuesto (RCA)
• Interfaz RS-232 y conector para control remoto externo para futuras ampliaciones

MediaEdge-STB2: Especificaciones

Contenido del paquete

• 1x unidad STB2
• Soportes
• Manual del usuario
• Adaptador AC
• Control remoto
• 2x pilas AA 1.5V

Especificaciones Técnicas

Video Decoder

MPEG-2: MP@ML, 2Mbps-15Mbps, Full-D1, Half-S1, SIF
MPEG-1: 1Mbps-1.8Mbps SIF
MPEG-4: Advanced/Simple Profile (GMC, QPEL no soportado) 1Mbps-15Mbps

Audio Decoder

MPEG layer I, layer II, MPEG-2 AAC, MPEG-4 AAC

Salida de video analógico

1 x S-Video (4-pin miniDIN)
1 x compuesto (RCA)

Salida de audio analógico

1 x no balanceado stereo (RCA)
1 x SPDIF coaxial

Conexión de Red

100Base-TX full duplex (RJ-45)

Serial Port

RS-232 (D-Sub 9-pin)

Dimensiones

6.3in x 6.7in x 1.7in

Peso
Aprox. 14.1oz

MediaEdge3-SWT

MediaEdge3-SWT es un software cliente y funciona como un plugin para navegadores web para cualquier PC conectada al servidor MediaEdge.

Desde el navegador, los clientes pueden acceder a un menú basado en web actualizado dinámicamente de contenidos de video por demanda o canales programados, y ver el contenido de video dentro de la ventana del navegador.

MediaEdge-SWT3: Caracteristicas

• Simple de usar y de instalar.
• No se requiere de hardware adicional.
• Decodificacion y reproducción de transmisiones de video en formato MPEG-1, MPEG-2 (incluyendo HD MPEG-2) y MPEG-4.
• Controles de Overlay permiten la reproducción de múltiples transmisiones de video en una pantalla simultáneamente. (Esta función no soporta video HD)
• Multiples paquetes de licencias para software de cliente para instalaciones de gran escala.

MediaEdge-SWT3: Especificaciones

Contenido del Paquete

• CDROM de instalación
• Manual del usuario
• Llave (dongle) para activación

Nota: Este software también está disponible dentro de paquetes con múltiple licencias que utilizan una sola llave de seguridad para la activación.

Especificaciones Técnicas
Protocolos

• Protocolo de Control: RTSP (RFC 2326)
• Protocolo de cadena de datos: RTP (RFC 1889)
• Protocolo de menu: http

Formatos de video soportados

• MPEG-4 Simple Profile (hasta 15Mbps)
• MPEG-2 MP-HL (hasta 30Mbps)
• MPEG-1

Formatos de audio soportados

• MPEG-1 audio layer-2
• AAC LC 2 canales

Requerimientos mínimos del sistema

• Windows 2000 Server (SP4 o posterior), Windows XP Home o Profesional (SP2 o posterior)
• Pentium 4 2.4Ghz o superior  (Pentium 4 3,2Ghz o superior para la reproducción de videos MPEG-2 HD).
• 256 MB (o más)
• Internet Explorer 6.x
• Placa de red 100Base-TX Ethernet
• Monitor VGA (1024x768 pixels), de 65536 colores o superior
• Placa de video que soporte overlay basado en DirectDraw.
• Un puerto USB disponible
• Placa de sonido.

MediaEgde SmartScheduler 2

Esta aplicación simplifica el manejo de horarios en una interfaz facil de usar. Tareas como la de creación de canales, ajuste de horarios, duplicación y eliminación pueden ser realizadas rapida y facillmente, actualizando directamente la base de datos de Media Edge.

MediaEdge Content Delivery System (MediaEdge-CDS2)

Este es un servicio adicional que provee la habilidad para compartir contenido y programación de horarios de MediaEdge desde distintas ubicaciones remotas.

Los contenidos y la programación de horarios que fueron creados desde el sitio central de MediaEdge son subidos a un servidor FTP. Sitios remotos de Clientes MediaEdge podran chequear periódicamente el servidor FTP y automáticamente descargar los nuevos contenidos y programación de horarios luego de que aparezcan disponibles. Una vez que la transferencia este completa, los servidores remotos recargaran la base de datos, incorporando los nuevos contenidos y programación de horarios, y haciendo que esten disponibles a los clientes en sitios remotos.

MediaEdge CDS2 no solo asiste con la expansion de la red MediaEdge proveyendo un sistema de sincronizacion automatizado y simple, sino que este tambien evita la necesidad de una instalacion adicional de MediaEdge-SVS2 en cada sitio remoto, simplificando su administración.
